三菱QD77MS4在螺丝拧紧设备中的应用

责任编辑：台邦自动化设备发布时间：2018-03-08

分享到：

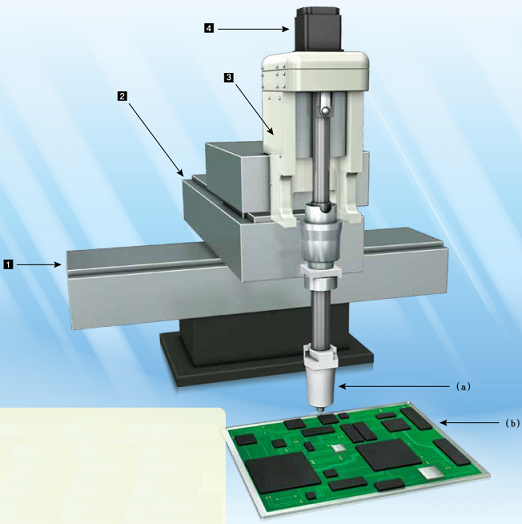

1 X轴 2 Y轴 3 上下轴（Z轴） 4 旋转轴（a）拧紧机（b）工件

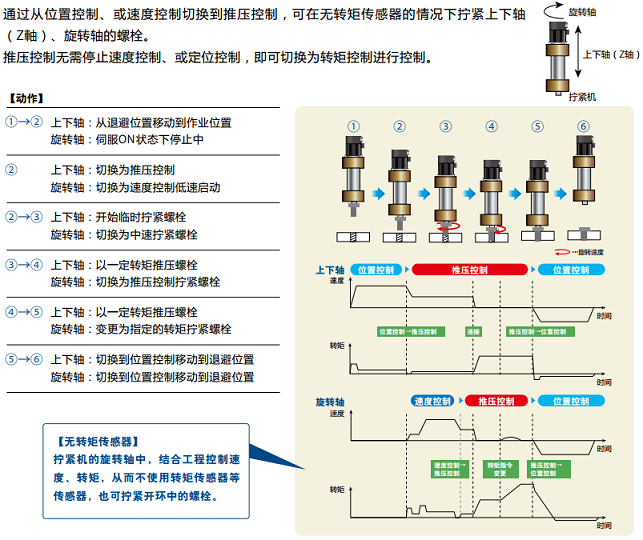

动作流程

模型系统

解决现场课题
解决01推压控制：可拧紧开环中的螺栓。

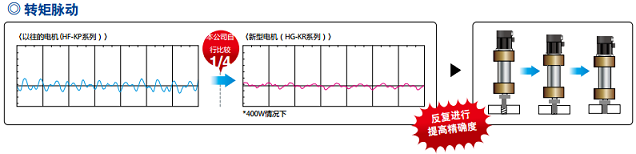

解决02减少通电转矩波形：反复拧紧螺栓，提高精确度。
通过电机极数与插槽数最佳的组合，可大幅降低通电转矩脉动。
拧紧螺栓时，反复进行拧紧，可改善精确度。

启动步骤
步骤1：系统构成的设定
通过系统构成进行伺服放大器的设定。

步骤2：进行各轴的伺服放大器设定。使用伺服助手功能，即使第一次使用也可简单进行设定。

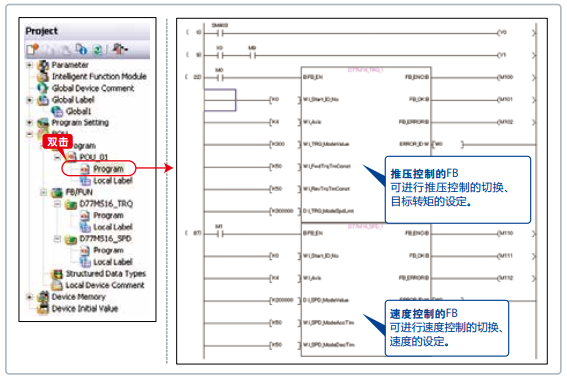

步骤3：推压控制用顺控程序的制作
通过功能块（FB）可简单制作控制模式切换等的控制用程序。

该《应用案例》适用于螺帽拧紧机、汽缸盖加固机、离合器加固机、压入机、铆接机等设备。
